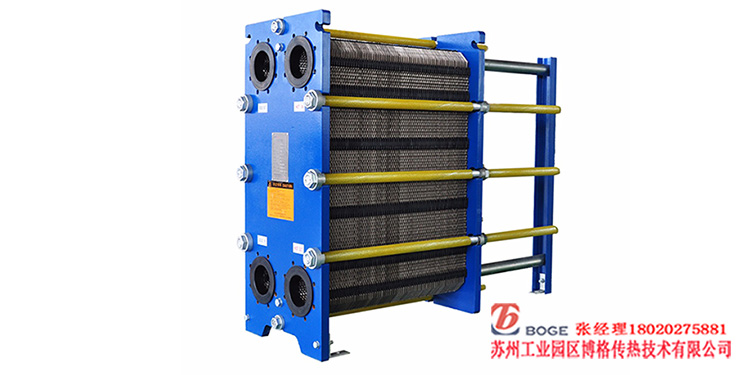

板式換熱器安裝的步驟及注意事項
板式換熱器安裝是板式換熱器整機出廠后到使用地方進行實際安裝，并連接管道，板式換熱器作為一個整體設備進入到換熱系統中。而板式換熱器組裝是把金屬波紋板片、固定板、活動夾板、夾板螺栓、型鋼支架等板式換熱器零件組裝成一臺板式換熱器，板式換熱器的組裝一般都是由板式換熱器從事人員專業搞定。在這里，我們主要是講述一下博格板式換熱器整機安裝需要注意的事項。
1.拆箱后認真閱讀隨機文件(合格證、材質證、流程圖、裝配圖和裝箱清單等）。
2.板式熱交換器在安裝之前應嚴格的進行基礎質量的檢查和驗收工作,主要項目有以下幾個方面:
①基礎表面概況;基礎標高,平面位置,形狀和主要尺寸以及預留孔是否符合實際要求。
②地腳螺栓的位置是否正確,螺紋情況是否良好,螺帽和墊圈是否齊全。
③放置墊鐵的基礎表面是否平整等。
④墊鐵的使用?；A(chǔ)驗收完畢后,在安裝換熱器之前在基礎上放墊鐵,安放墊鐵處的基礎表面必須鏟平,使兩者能很好的接觸。墊鐵厚度可以調整,使換熱器能達到設計的水平高度。墊鐵放置后可增加換熱器在基礎上的穩定性,并將其重量通過墊鐵均勻地傳遞到基礎上去。地腳螺栓兩側均應有墊鐵,墊鐵的安裝不應妨礙換熱器的熱膨脹。換熱器就位后需用水平儀對換熱器找平,這樣可使各接管都能在不受力的情況下連接管道。找平后,斜墊鐵可與支座焊牢,但不得與下面的平墊鐵或滑板焊死。
3.板式換熱器吊裝，板式換熱器應垂直安裝。
吊裝時要注意設備重心，用吊裝孔，吊繩不得掛在接管、定位橫梁或板片上。安裝場地應留有足夠供維修的空間，以便觀察和檢修，地面應設有地漏下水道。
4.安裝前要對與其連接的管路進行清洗。
以免砂石、油污、焊渣等雜物進入板式換熱器，造成流道梗阻或損傷板片。
5.裝配管路，考慮到維修方便，便于觀察板式換熱器工作狀況。
換熱器用短節與管道連接。一般應在連接上角孔的管路上設置放氣閥。 連接管路應支撐牢固，較長管路在轉彎處應留有空隙，以便冷熱伸縮，在管路的最低點應設有排放閥，可以用來排放積水。在換熱器的進出管路上應加裝溫度計和壓力表，以便在運行時觀察其工況。
6.如果有必要，加裝過濾器。
如果用污水作冷卻介質或回收污水的余熱或介質內含有粒狀固體物時，要在換熱器入口端上游裝適當型號自動排放的過濾器或除污器，以免堵塞板式換熱器。介質的可能最大壓力大于設備的最高使用壓力的時候，要在設備的入口安裝減壓閥和安全閥。
7.關于接管，應按照出廠銘牌所規定方向連接。
一般情況下單流程是熱水一側，熱水是從板式熱交換器的上接口進入，從下端口排出；冷水一側，冷水主要從板式熱交換器的下端接口進入，從上端接口排出。這樣做是為了在板式熱交換器內部冷熱相鄰熱流道介質的流向相反，即“逆流”換熱，這樣可使換熱器的冷熱換流道在傳熱過程中始終保持較為均衡溫差，以利于換熱。多流程的板式換熱器需要嚴格按照廠家銘牌所規定的方向。
8.換熱器如工作在100℃以上，管道連接要有熱應力的膨脹吸收補償裝置。對于特殊情況允許傾斜裝置，但必須固定。
9.投入使用前檢查所有夾緊螺栓是否有松動。
如有應擰緊。檢查換熱器是否夾緊到規定的夾緊到尺寸范圍，若沒夾緊，先夾緊到規定的尺寸。注意：千萬不要過分旋緊板式換熱器的夾緊尺寸。夾緊的順序必須是對角交叉同進夾緊，不能一邊夾緊過度再對另一側進行夾緊。這樣會導致板片的變形和墊片的移位，在裝好后換熱器易出現內漏或外漏的現象出現。
10.注意板式換熱器的開、停機順序。
開機時，先打開低壓側介質閥門，介質充滿板式換熱器通道后再緩慢打開高壓側介質閥門；停機時，先關閉高壓側介質閥門，然后再關閉低壓側介質閥門。
